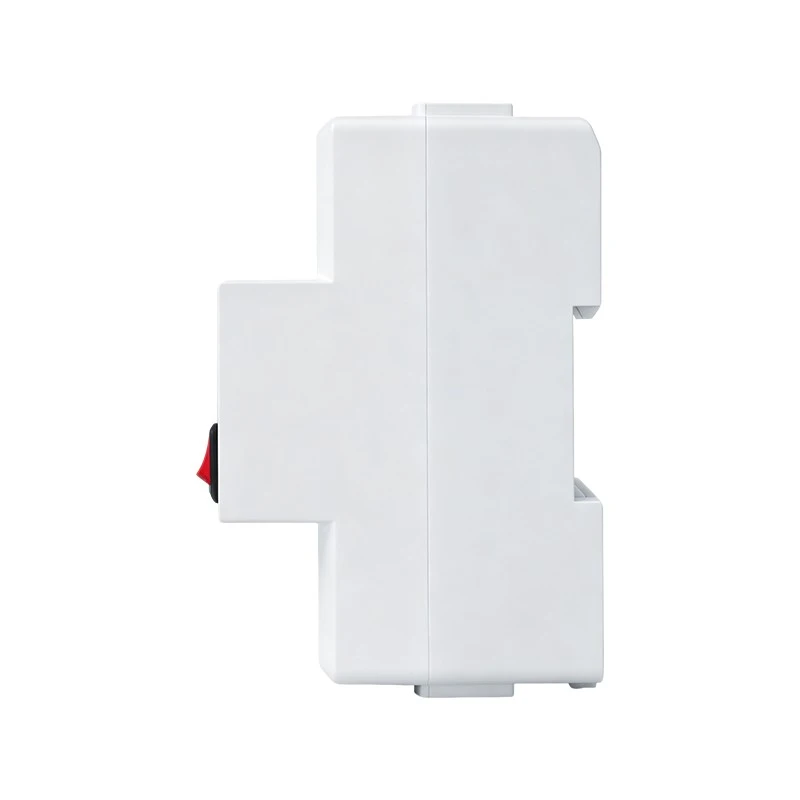

محافظ ولتاژ بیش از یا کمتر

پارامتر

ارزش

پارامتر

ارزش

ولتاژ نامی منبع تغذیه

AC 110V/220V

عمر مکانیکی

106 عملیات

محدوده ولتاژ کاری

AC 80V-300V

کلاس حفاظتی

IP20

فرکانس نامی

50/60 هرتز

درجه آلودگی

3

هیسترزیس

اضافه ولتاژ: 5 ولت

ولتاژ کم: 5 ولت

ارتفاع

< 2000m

دقت اندازه گیری

کلاس 0.5

دمای عملیاتی

-5 درجه تا +40 درجه

ولتاژ عایق نامی

450V

رطوبت

کمتر یا مساوی 50% در 40 درجه

تماس خروجی

1 NO

دمای ذخیره سازی

-10 درجه تا +55 درجه

عمر الکتریکی

105 عملیات

اندازه محصول

50 × 111 × 70 میلی متر

تنظیم کنید

پارامتر فنی

محدوده را تنظیم کنید

پیش فرض

مرحله

شرح عملکرد

P-1

زمان تأخیر روشن-

1–999s

5s

1s

قدرت محصول-در تأخیر.

P-2

زمان تاخیر ریکاوری

1–999s

30s

1s

بازیابی خط{0}}تأخیر شروع.

P-3

حفاظت از اضافه ولتاژ

120–300 ولت / خاموش

270V / 140V

1V

هیسترزیس بازیابی: 5 ولت.

P-4

حفاظت در برابر ولتاژ پایین

خاموش / 80–210 ولت

170V / 90V

1V

هیسترزیس بازیابی: 5 ولت.

P-5

زمان عمل حفاظت ولتاژ

0.1–30s

0.5s

0.1s

تاخیر عمل برای ولتاژ بیش از حد/کمتر

P-6

اصلاح ولتاژ

±9.9%

0

0.1%

ولتاژ نمایش داده شده را کالیبره می کند.

P-7

حفاظت در برابر جریان بیش از حد

1–100A / 125A / 150A / OFF

80A / 100A / 125A

1A

خط بالای جریان تنظیم شده را قطع می کند.

P-8

زمان اقدام حفاظتی فعلی

0.1–30s

1s

0.1s

تاخیر عمل بیش از حد.

P-9

تصحیح فعلی

±9.9%

0

0.1%

جریان نمایش داده شده را کالیبره می کند.

P-10

شمارش اضافه جریان مداوم

خاموش / 1-20

خاموش

1

بازنشانی دستی پس از تعداد انتخاب شده.

P-11

حفاظت فعلی{0} باقیمانده

خاموش / 10-100 میلی آمپر

30 میلی آمپر

1 میلی آمپر

زمان عمل نشتی در 100 میلی ثانیه است.

P-12

حفاظت از دما

50-120 درجه / خاموش

85 درجه

1 درجه

هیسترزیس بازیابی: 10 درجه.

P-13

استعلام خطا

-

-

-

علت خطا و تعداد وقوع را نشان می دهد.

P-14

حفاظت از رمز عبور

000–999

118

1

پس از تغییر، پارامترها فقط مشاهده{0}} هستند.

کد

عیب

PD

قطع برق

UU

کم ولتاژ

OU

اضافه ولتاژ

OC

جریان اضافه

LE

حفاظت از نشت

HT

حفاظت از دمای بیش از-
