معرفی محصول

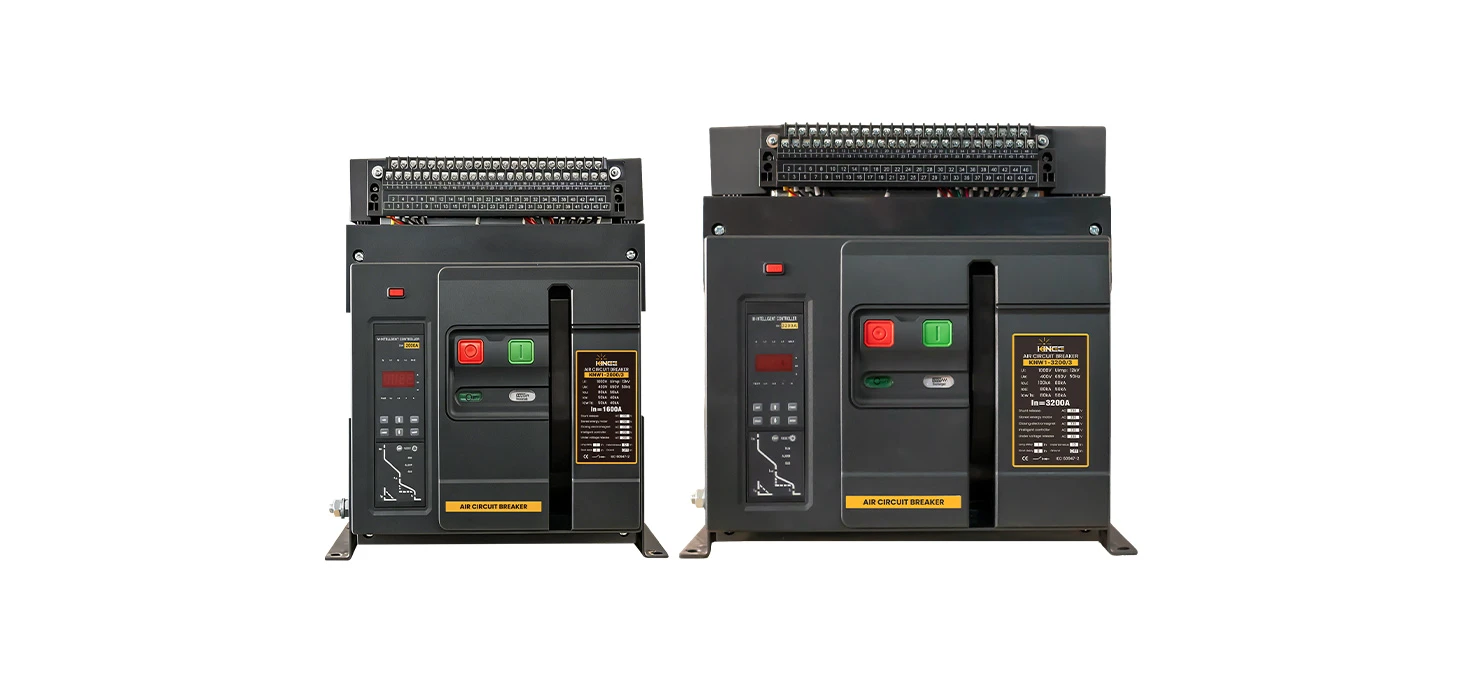

قطع کننده مدار جهانی سری KNW1 برای سیستم های فتوولتائیک متصل به شبکه{1}برای شبکه های توزیع برق فتوولتائیک با AC 50Hz، ولتاژ کاری نامی AC400V یا AC690V و جریان نامی 6300A و کمتر مناسب است. قطع کننده های با ظرفیت بالا قطع کننده مدار هوا این نوع دستگاه برای توزیع انرژی الکتریکی و محافظت از خطوط و تجهیزات برق در برابر اضافه بار، ولتاژ کم، اتصال کوتاه، و خطاهای تک فاز- زمین استفاده می شود. همچنین می توان از آن به عنوان کلید قطع کننده استفاده کرد. قطع کننده های با ظرفیت بالا مدار شکن هوا این مدار شکن دارای عملکردهای حفاظتی هوشمند، حفاظت انتخابی دقیق، بهبود قابلیت اطمینان منبع تغذیه، و جلوگیری از قطع برق غیر ضروری است.
قطع کننده مدار، به عنوان یک قطع کننده مدار با ظرفیت بالا، می تواند با تاخیر کم ولتاژ قطع شود و از نوسانات سیستم قدرت و افت ناگهانی جلوگیری کند. این تضمین میکند که وقتی ولتاژ شبکه نوسان میکند، منبع برق فتوولتائیک فوراً از شبکه جدا نمیشود و نقش پشتیبانی منابع برق فتوولتائیک توزیعشده در شبکه را به حداکثر میرساند و به کاربران امکان میدهد حداکثر مزایای اقتصادی را به دست آورند. قطع کننده های با ظرفیت بالا مدل های مدار شکن هوا مانند سری KNW1 برای چنین کاربردهای سختی ایده آل هستند.
پارامترهای اصلی قطع کننده مدار در جدول 1 نشان داده شده است
|
جریان دارای رتبه در (A) |
ولتاژ نامی Ue (V) |
حداکثر کوتاه-مدار قطعی ICU (kA) |
سرویس کوتاه-ICC ظرفیت قطع مدار (kA) |
رتبهبندی کوتاه-مدت زمان تحمل Icw فعلی (kA) (1 ثانیه) |
فاصله قوس (میلی متر) |
|||
|
400V |
690V |
400V |
690V |
400V |
690V |
|||
|
200, 400, 630, 800, 1000 |
50 هرتز |
42 |
25 |
30 |
20 |
30 |
20 |
0 |
|
400, 630, 800, 1000, 1250, 1600, 2000 |
80 |
50 |
65 |
40 |
65 |
40 |
||
|
2000, 2500, 2900, 3200 |
100 |
65 |
80 |
50 |
80 |
50 |
||
|
3200, 3600, 4000 |
100 |
65 |
80 |
50 |
80 |
50 |
||
|
4000, 5000, 6300 |
120 |
80 |
120 |
80 |
120 |
80 |
||
توجه: 4000*A ظرفیت-نسخه افزایش یافته 3200A است.
|
پارامتر |
ارزش |
|
تنظیم کاهش ولتاژ (V) |
<20% Un |
|
زیر-تنظیم ولتاژ (V) |
20٪ تا 70٪ Un |
|
زمان (های) تاخیر کم ولتاژ |
0~10 |
|
بررسی ولتاژ برای بسته شدن (با وجود ولتاژ) (V) |
85% Un |
|
زمان (های) بسته شدن |
20~60 |
جدول 3 ضریب کاهش مدار قطع کننده مدار را در ارتفاعات مختلف نشان می دهد.
|
ارتفاع (متر) |
ولتاژ مقاومت فرکانس برق (V) |
حداکثر ولتاژ نامی (V) |
ضریب تصحیح برای جریان عملیاتی |
ضریب تصحیح ظرفیت شکست مدار شکن |
|
2000 |
3500 |
690 |
1 |
1 |
|
3000 |
3500 |
690 |
0.93 |
0.93 |
|
4000 |
3000 |
690 |
0.88 |
0.71 |
|
5000 |
2200 |
560 |
0.82 |
0.63 |
جدول 4 ضریب کاهش مدار قطع کننده مدار را در دماهای مختلف محیط نشان می دهد.
|
دمای محیط |
+40 درجه |
+45 درجه |
+50 درجه |
+55 درجه |
+60 درجه |
+70 درجه |
|
جریان عملیاتی مداوم مجاز |
1 در |
0.95 اینچ |
0.89 اینچ |
0.85 اینچ |
0.78 اینچ |
0.63 اینچ |
