Wenzhou Kinee Electrical Co., Ltd. یکی از معتبرترین تولید کنندگان و تامین کنندگان mccb فشرده اتوماسیون صنعتی در چین است. ما به گرمی از شما به عمده فروشی mccb فشرده اتوماسیون صنعتی برای فروش در اینجا از کارخانه ما استقبال می کنیم. تمام محصولات سفارشی با کیفیت بالا و قیمت رقابتی هستند.

معرفی محصول

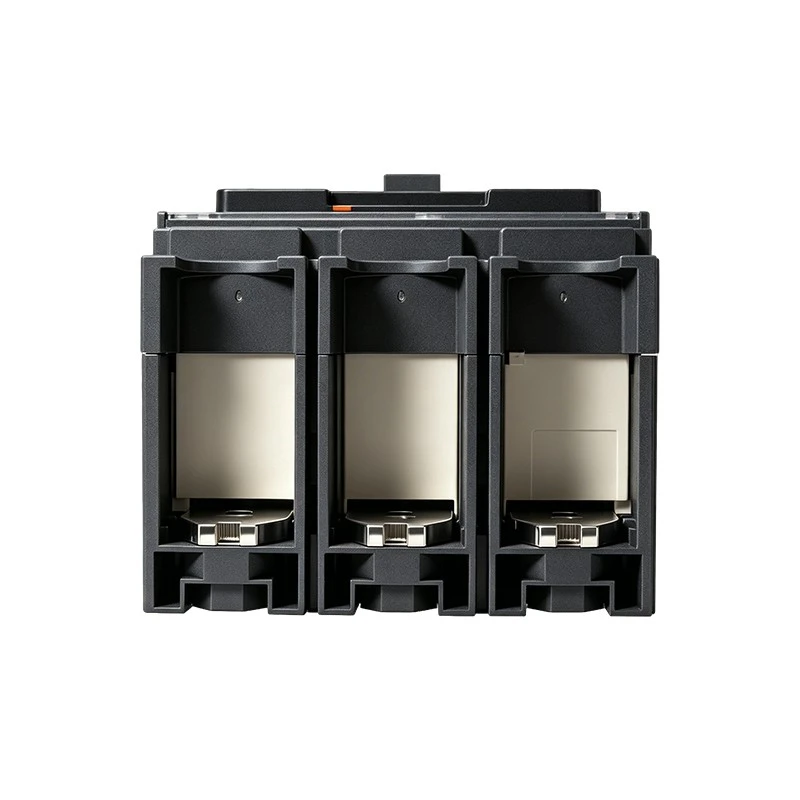

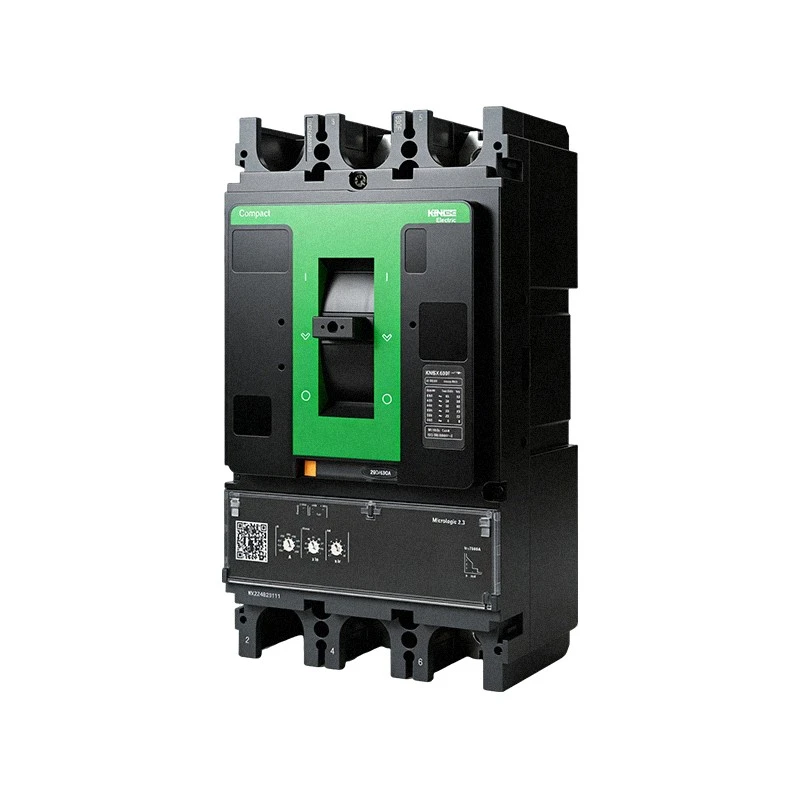

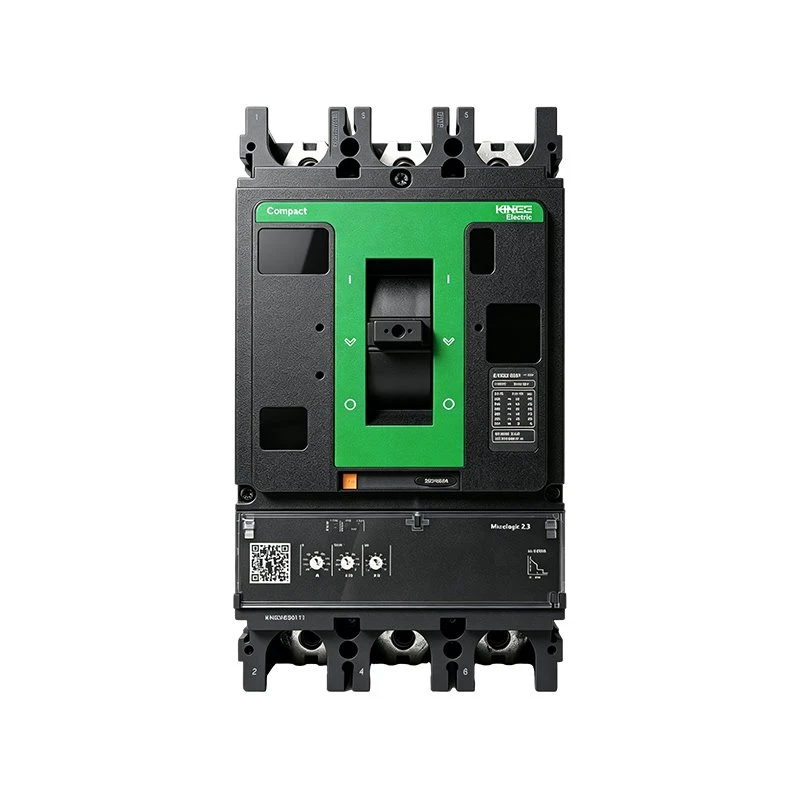

مدار شکن کیس قالبی سری KINEE KNS8X یک MCCB فشرده اتوماسیون صنعتی است که برای توزیع برق متناوب ولتاژ پایین{{1} و حفاظت مدار طراحی شده است. این MCCB فشرده اتوماسیون صنعتی با ساختار فشرده و گزینه‌های حفاظتی انعطاف‌پذیر، به محافظت از کابل‌ها، تجهیزات توزیع، موتورها و بارهای متصل در برابر اضافه بار و شرایط اتصال کوتاه- کمک می‌کند.

سری KNS8X Industrial Automation Compact MCCB برای سیستم‌های AC 50/60 هرتز، با ولتاژ عملیاتی نامی تا 690 ولت و جریان‌های نامی از 16 A تا 630 A مناسب است. این اتوماسیون صنعتی در پیکربندی‌های 3P و 4P موجود است.

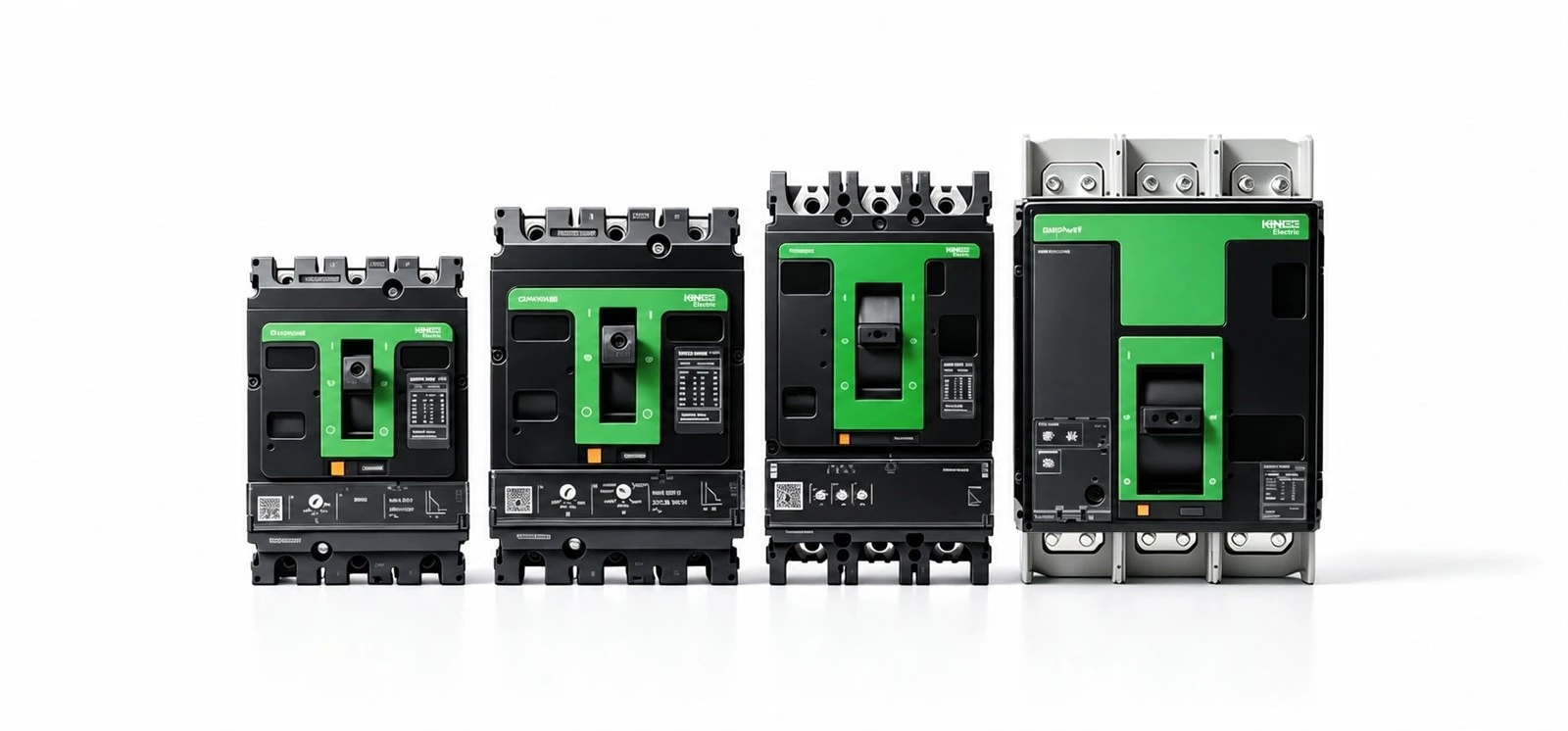

product-1836-856

ویژگی ها

محدوده عملیاتی گسترده برای سیستم‌های توزیع{0} ولتاژ پایین تجاری و صنعتی.
حفاظت اضافه بار و مدار{0}}بر اساس واحد سفر انتخابی.
چندین اندازه فریم و تنظیمات 3P/4P برای طراحی سیستم انعطاف پذیر.
برای عملکرد و بازرسی آسان تر، نشانگر موقعیت ON، OFF و TRIP را پاک کنید.
مجموعه ای از لوازم جانبی اختیاری برای کنترل، نشانگر، عملکرد از راه دور و یکپارچه سازی سیستم.
طراحی فشرده مناسب برای تابلوهای توزیع، تابلوهای کنترل و محفظه تجهیزات.

برنامه های کاربردی معمولی

حفاظت اصلی و تغذیه کننده در تابلوهای توزیع ولتاژ پایین-.
ماشین آلات صنعتی و تولید-خط توزیع برق.
ساختمان های تجاری، زیرساخت ها و تاسیسات تاسیساتی.
حفاظت از مدار موتور در صورت هماهنگی با دستگاه های کنترل و اضافه بار مناسب.
تجهیزات برق، تابلوهای پانل و سیستم‌های توزیع عمومی-.

جدول انتخاب MCCB

(قابل استفاده برای حفاظت از توزیع برق)

مدل	لهستانی ها	اندازه قاب	ظرفیت شکستن	نوع واحد سفر	نرخ فعلی واحد سفر
KNS8X	3P / 4P	100m	415 V: E: 16 کیلو آمپر؛ B: 25 کیلو آمپر؛ F: 36 کیلو آمپر؛ N: 50 کیلو آمپر؛ H: 70 کیلو آمپر	TM حرارتی{0}واحد سفر مغناطیسی	16 A, 25 A, 32 A, 40 A, 50 A, 63 A, 80 A, 100 A
		160m		TM حرارتی{0}واحد سفر مغناطیسی	125 A, 160 A
		100 / 160 / 250	415 V: F: 36 کیلو آمپر؛ N: 50 کیلو آمپر؛ H: 70 کیلو آمپر؛ S: 100 کیلو آمپر؛ L: 150 کیلو آمپر؛ R: 200 کیلو آمپر 690 V: HB1: 75 kA; HB2: 100 کیلو آمپر	TM حرارتی{0}واحد سفر مغناطیسی	16 A, 25 A, 32 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 250 A
				Micrologic 2.2 Electronic Trip Unit
				واحد سفر الکترونیکی Micrologic 5.2 B
				Micrologic 5.2 A Electronic Trip Unit
				Micrologic 5.2 E Electronic Trip Unit
				Micrologic 6.2 A Electronic Trip Unit
				Micrologic 6.2 E Electronic Trip Unit
		400 / 630		TM حرارتی{0}واحد سفر مغناطیسی	250 A, 400 A, 500 A, 600 A, 630 A
				Micrologic 2.3 Electronic Trip Unit
				واحد سفر الکترونیکی Micrologic 5.3 B
				Micrologic 5.3 A Electronic Trip Unit
				Micrologic 5.3 E Electronic Trip Unit
				Micrologic 6.3 A Electronic Trip Unit
				Micrologic 6.3 E Electronic Trip Unit

* واحدهای سفر الکترونیکی جدید Mic 5.2B و Mic 5.3B، دارای رتبه فعلی 25-630A، می توانند با پسوندهایی اضافه شوند: SI (خاموش کردن حفاظت با تأخیر طولانی)، LI (خاموش شدن حفاظت با تأخیر کوتاه)، LS (خاموش شدن آنی حفاظت، خاموش شدن آنی، Mi2c، خاموش کردن حالت e.Bc).

* سوئیچ های کمکی قبل از{0}}سیم کشی و ارتباط بی سیم

جدول انتخاب MCCB

(قابل استفاده برای حفاظت موتور)

مدل	لهستانی ها	اندازه قاب	ظرفیت شکستن	نوع واحد سفر	نرخ فعلی واحد سفر
KNS8X	3P / 4P	100m	415 V: B: 25 کیلو آمپر؛ N: 50 کیلو آمپر؛ S: 100 کیلو آمپر	واحد سفر مغناطیسی MA	2 A, 3.5 A, 7 A, 12.5 A, 25 A, 50 A, 80 A
		160m			115 A
		100 / 160 / 250	415V: F: 36 کیلو آمپر؛ N: 50 کیلو آمپر؛ H: 70 کیلو آمپر؛ S: 100 کیلو آمپر؛ L: 150 کیلو آمپر؛ R: 200 کیلو آمپر 690V: HB1: 75 kA; HB2: 100 کیلو آمپر	واحد سفر مغناطیسی MA	2.5 A, 6.3 A, 12.5 A, 25 A, 50 A, 100 A, 150 A, 220 A
				Micrologic 2.2 M Electronic Trip Unit
				Micrologic 6.2 E-M Electronic Trip Unit
		400 / 630		واحد سفر الکترونیکی میکرولوژیک 1.3 M	320 A, 500 A
				Micrologic 2.3 M Electronic Trip Unit
				Micrologic 6.3 E{1}}M Electronic Trip Unit

به عنوان مثال: برای یک موتور 37 کیلووات با le=69A و یک جریان مدار کوتاه محاسبه شده-40 کیلو آمپر، پیکربندی مدار موتور عبارت است از: قطع کننده مدار، کنتاکتور، رله حرارتی. قطع کننده مدار قابل انتخاب این است: NSX100m N MA 80 3P.
