Wenzhou Kinee Electrical Co., Ltd. یکی از معتبرترین تولید کنندگان و تامین کنندگان مدار شکن محافظ موتور 3p در چین است. ما به گرمی از شما به عمده فروشی مدار شکن محافظ موتور 3p برای فروش در اینجا از کارخانه ما استقبال می کنیم. تمام محصولات سفارشی با کیفیت بالا و قیمت رقابتی هستند.
معرفی محصول

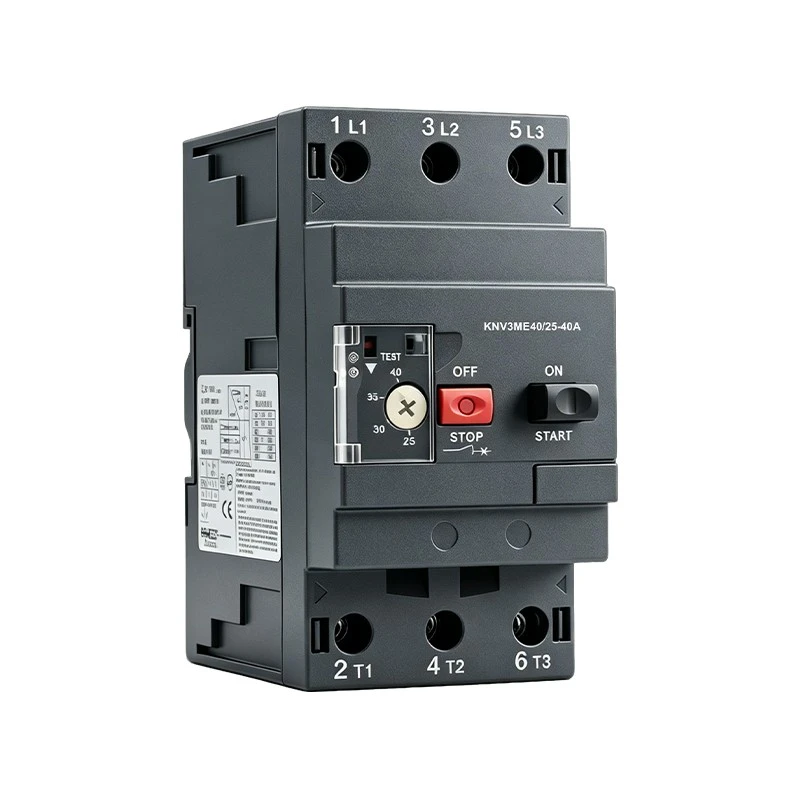

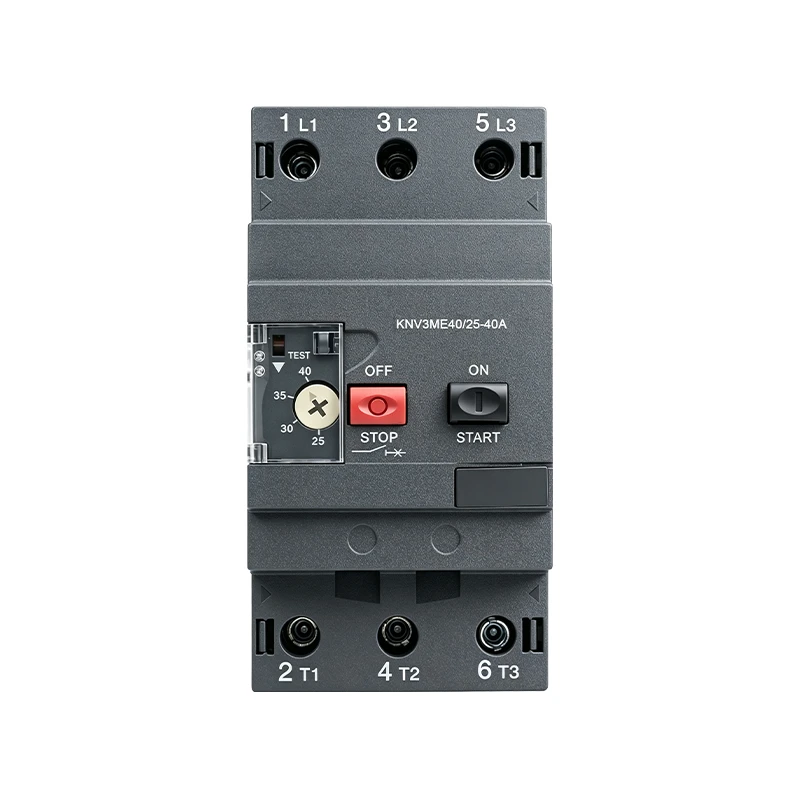

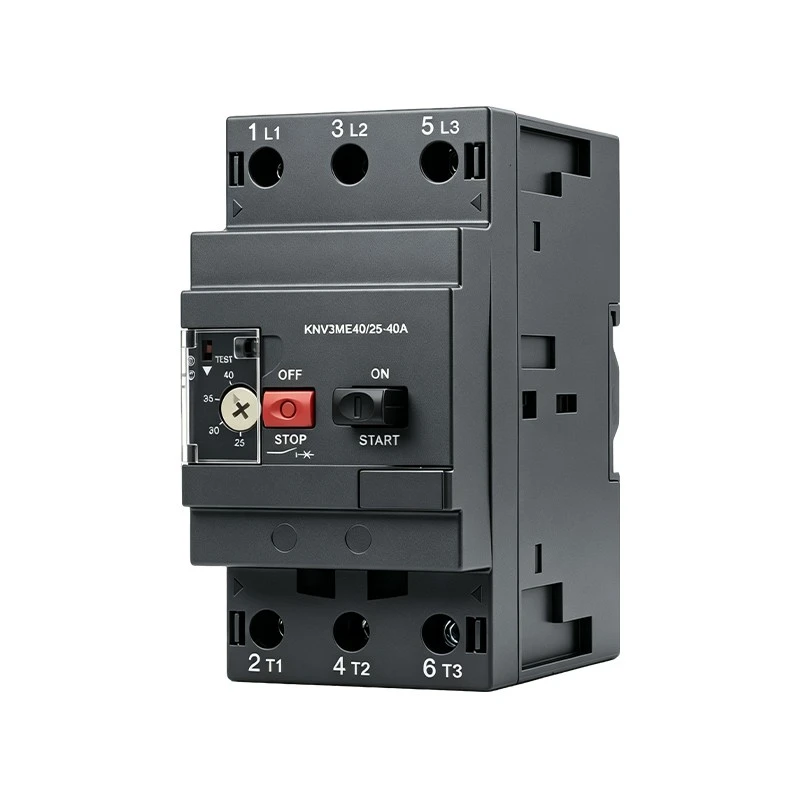

KNV3ME یک مدارشکن حفاظتی موتور 3P است، یک مدارشکن حرارتی-فشار مغناطیسی{3}}دکمه ای کنترل شده، که با یک دکمه- کار می کند (با علامت "I" برای شروع، "O" برای قطع اتصال). این دارای{6}}در اتصال کوتاه-محافظت اتصال کوتاه، اضافه بار و کاهش فاز و همچنین عملکردهای جداسازی است. از راه اندازی و قطع مکرر موتورها پشتیبانی می کند و در صورت بروز خطا به طور خودکار مدار را قطع می کند. جریان نامی از 0.7 آمپر تا 80 آمپر، با ظرفیت شکست 35-100 KA، مطابق با استانداردهای بین المللی IEC 947-2 و IEC 947-4-1 است.
سناریوهای قابل اجرا: مناسب برای مدارهای با ولتاژ AC تا 690 ولت، کنترل راه اندازی نادر موتور را به عنوان یک مدار شکن محافظ موتور 3P امکان پذیر می کند. همچنین می تواند برای حفاظت از خطوط توزیع برق و سوئیچینگ بار نادر استفاده شود. نمی توان از آن به عنوان ایزوله استفاده کرد.
روش سیم‌کشی: از سیم‌کشی ترمینال{0}}پیچ استفاده می‌کند که آن را برای سناریوهای نصب معمولی مناسب‌تر می‌کند. این مدار شکن محافظ موتور 3P عملکرد قابل اعتماد را در کاربردهای کنترل و توزیع موتور تضمین می کند.
پارامترهای فنی
|
پارامتر |
استاندارد |
واحد |
ارزش |
|
مدل |
KNV3ME |
||
|
دسته استفاده |
IEC947-2 |
A |
|
|
IEC947-4-1 |
AC-3 |
||
|
ولتاژ عملیاتی نامی (Ue) |
IEC947-2 |
V |
690 |
|
ولتاژ عایق نامی (Ui) |
IEC947-2 |
V |
690 |
|
فرکانس عملیاتی نامی |
IEC947-2 |
هرتز |
50/60 |
|
ولتاژ مقاومت در برابر ضربه نامی (Uimp) |
IEC947-2 |
کیلوولت |
6 |
|
مجموع اتلاف نیرو در هر قطب |
W |
2.5 |
|
|
عمر مکانیکی (CO: بسته شدن/باز شدن) |
C.O. |
100,000 |
|
|
عمر الکتریکی بارهای کلاس AC-3 |
440Vin/2 |
C.O. |
100,000 |
|
440 وین |
C.O. |
- |
|
|
سطح بار (حداکثر نرخ عملیاتی) |
C.O./h |
25 |
|
|
حداکثر جریان حرارتی معمولی |
IEC947-4-1 |
A |
0.16...80 |
|
بار رتبه بندی شده |
IEC947-4-1 |
بار مستمر |
|
اطلاعات تکمیلی
|
پارامتر |
ارزش |
|
لهستانی ها |
3P |
|
نوع اتصال |
AC |
|
دسته استفاده |
کلاس AC، مطابق با IEC 60947-2 است |
|
فرکانس شبکه |
50/60 هرتز، مطابق با IEC 60947-2 |
|
قدرت موتور (کیلو وات) |
37 کیلووات در 400/415 ولت AC، 50/60 هرتز |
|
ظرفیت شکست (Icu) |
100 کیلو آمپر در 230/240 ولت AC، 50/60 هرتز، مطابق با IEC 60947-2 |
|
ظرفیت قطعی مدار کوتاه عملیاتی-(ICS) |
100% در 230/240 ولت AC، 50/60 هرتز، مطابق با IEC 60947-2 |
|
نوع کنترل |
دکمه فشار دهید |
|
جریان نامی (In) |
80 A |
|
محدوده تنظیم حفاظت اضافه بار حرارتی |
56...80 A، مطابق با IEC 60947-2 |
|
جریان سفر مغناطیسی |
1040 A |
|
جریان حرارتی معمولی (Ith) |
80 A، مطابق با IEC 60947-2 است |
|
ولتاژ عملیاتی نامی (Ue) |
690 ولت AC، 50/60 هرتز، مطابق با IEC 60947-2 |
|
ولتاژ عایق نامی (Ui) |
690 ولت AC، 50/60 هرتز، مطابق با IEC 60947-2 |
|
ولتاژ مقاومت در برابر ضربه نامی (Uimp) |
6 کیلو ولت، مطابق با IEC 60947-2 |
|
حساسیت به شکست فاز |
بله، مطابق با IEC 60947-4-1 است |
|
عملکرد جداسازی |
مناسب، مطابق با IEC 60947-1 |
|
تلفات برق در هر قطب |
8 W |
|
عمر مکانیکی |
30000 عملیات |
|
عمر الکتریکی |
30000 عملیات در 415 V، In (AC-3) |
